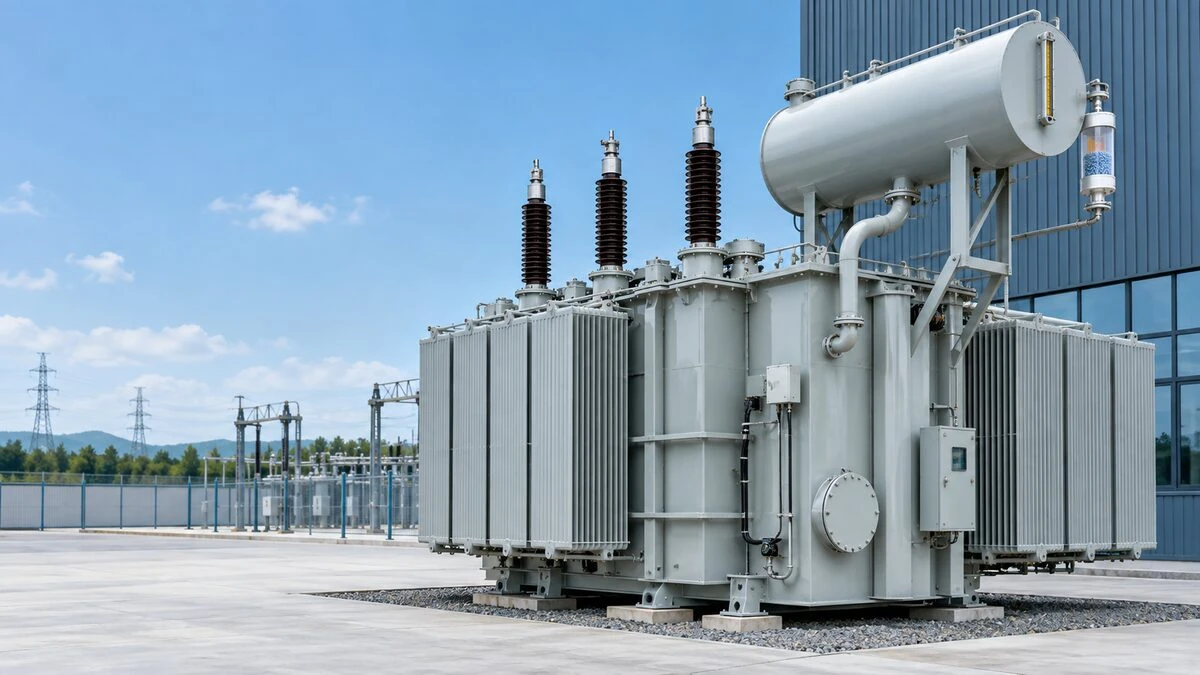

A transformatora konservatora tvertneir eļļas rezervuārs, kas uzstādīts virs daudzu šķidrumu{0}}iegremdētu strāvas transformatoru galvenās tvertnes. Tas nodrošina vietu izolācijas eļļai, kas izplešas, kad transformators uzsilst, un atgriežas, kad iekārta atdziest.
Konservators nav dzesēšanas radiators vai rezerves{0}}eļļas tvertne. Tā ir daļa no eļļas-konservēšanas sistēmas, kas palīdz uzturēt galveno tvertni piepildītu, vienlaikus ierobežojot spiediena izmaiņas.
Kāpēc transformatora eļļai ir nepieciešama izplešanās telpa?
Transformatora eļļa maina tilpumu atkarībā no temperatūras. Darbības laikā zudumi serdē un tinumos rada siltumu. Eļļas temperatūrai paaugstinoties, eļļa izplešas. Kad slodze krītas vai apkārtējās vides temperatūra pazeminās, tā saraujas.
Bez atbilstošas izplešanās vietas tvertnē var rasties pārmērīgs spiediens, kad tas ir karsts, vai nevēlami zems eļļas līmenis aukstā stāvoklī. Konservators nodrošina kontrolētu skaļumu šai kustībai.
Tās trīs praktiskās funkcijas ir:
- Izolācijas eļļas termiskās izplešanās un saraušanās uzņemšana
- Piemērotas eļļas galvas uzturēšana virs galvenās transformatora tvertnes
- Atbalsta eļļas saglabāšanu, kontrolējot kontaktu ar ārējo gaisu
Kā darbojas transformatora konservators?
Konservators ir savienots ar galveno tvertni ar eļļas cauruli. Kad transformators sasilst, izplešanās eļļa ieplūst uz augšu konservatorā. Kad eļļa atdziest, tā gravitācijas ietekmē atgriežas galvenajā tvertnē.
Eļļas{0}}līmeņa indikators parāda aptuveno līmeni. Tā kā paredzamais rādījums ir atkarīgs no eļļas temperatūras, jāņem vērā darbības un apkārtējās vides apstākļi.
Uz daudziem transformatoriem aBuhholca stafeteir uzstādīts caurulē starp galveno tvertni un konservatoru. Tas var savākt gāzi, kas rodas noteiktu iekšēju bojājumu dēļ, un reaģēt uz strauju eļļas pieplūdumu. Tā trauksmes un izslēgšanas funkcijas ir atkarīgas no transformatora aizsardzības konstrukcijas.
Parastie konservatora tvertņu modeļi
Bezmaksas-elpošanas pasargātājs
Parastā dizainā gaisa telpa sazinās ar atmosfēru caur dehidratējošu elpu. Ieplūstošais gaiss tiek izžāvēts, bet eļļa joprojām saskaras ar skābekli un atlikušo mitrumu.
Urīnpūšļa vai gaisa{0}}šūnu konservators
Elastīgs urīnpūslis atdala transformatora eļļu no atmosfēras gaisa. Pūslis paplašinās un saraujas, mainoties eļļas līmenim. Tā kā eļļa tieši nesaskaras ar ārējo gaisu, šis izkārtojums palīdz samazināt mitruma iekļūšanu un oksidēšanos.
Diafragmas konservators
Diafragma nodrošina līdzīgu atdalīšanu, izmantojot atšķirīgu elastīgu barjeru. Atgaisošanai un eļļas iepildīšanai jāievēro apstiprinātās konstrukcijas un piederumu instrukcijas.
Galvenās sastāvdaļas, kas jāpārbauda
Tipiskstransformatora eļļas konservatorsvar ietvert:
- Metināta cilindriska tvertne un atbalsta kronšteini
- Eļļas savienojuma caurule un izolācijas vārsts
- Magnētiskās eļļas{0}}līmeņa mērītājs
- Silika{0}}gels vai pašatjaunojošs-elpas
- Pūslis, gaisa šūna vai diafragma
- Drenāžas, iepildīšanas un ventilācijas savienojumi
- Buchholz relejs, ja nepieciešams
GA rasējumā pirms izgatavošanas jādefinē caurules slīpums, vārsta pozīcija, apkopes attālums un transportēšanas balsti.
Vai katram eļļas{0}}transformatoram ir konservators?
Nē. Daudzi noslēgti sadales transformatori izmanto hermētisku tvertni, elastīgas gofrētas sienas vai gāzes spilvenu, lai nodrošinātu eļļas izplešanos. Konservatori ir biežāk sastopami lielākos strāvas transformatoros un konstrukcijās, kurās tiek izmantota ārēja eļļas konservēšanas sistēma.
Saglabāšanas metode ir jānorāda pieprasījumā un apstiprinātajos rasējumos, nevis jāpieņem tikai no reitinga. IEC 60076-1 nodrošina vispārīgas prasības transformatoriem; pircēja specifikācija nosaka projekta vienošanos.
Pārbaudes un apkopes punkti
Regulāras pārbaudes laikā pārbaudiet:
- Eļļas līmenis pret norādīto eļļas temperatūru
- Metināšanas šuves, atloki, vārsti un mērinstrumenti noplūdēm
- Elpošanas stāvoklis un desikantu piesātinājums
- Pūšļa vai diafragmas integritāte
- Konservatora balsti un pārklājuma stāvoklis
- Buchholz releju signalizācijas, elektroinstalācijas un izolācijas vārsti
Zems līmenis var liecināt par noplūdi, nepareizu pildījumu, iesprostotu gaisu, mērierīces kļūmi vai gaisa{0}}elementu bojājumu. Uzpildīšana, neatrodot cēloni, var slēpt nopietnu problēmu.
Pēdējais punkts
Konservators izskatās vienkāršs, taču tā saskarnes ietekmē eļļas saglabāšanu, aizsardzību un apkopi. Pirms ražošanas apstipriniet eļļas daudzumu, temperatūras diapazonu, saglabāšanas metodi, savienojumus, mērierīces, pārklājuma un pārbaudes prasības.
Nantong Zhihe Electric ražo pēc pasūtījuma transformatoru eļļas tvertnesun metinātās detaļas atbilstoši apstiprinātajiem rasējumiem. Konservatora savienojumiem vai atbalsta saskarnēm nosūtiet pārskatīšanai GA rasējumu un specifikāciju.
FAQ
Kāds ir transformatora konservatora tvertnes galvenais mērķis?
Tas pielāgojas eļļas -tilpuma izmaiņām, temperatūrai paaugstinoties un pazeminoties, palīdzot galvenajai tvertnei palikt pareizi piepildītai.
Kur ir uzstādīta konservatora tvertne?
Tas parasti ir uzstādīts virs galvenās tvertnes, lai eļļa varētu pārvietoties pa savienojošo cauruli.
Kāda ir atšķirība starp konservatoru un galveno tvertni?
Galvenajā tvertnē ir aktīvā daļa un lielākā daļa eļļas. Konservators ir ārējs rezervuārs eļļas paplašināšanai un saglabāšanai.
Vai konservatora tvertnei ir nepieciešama elpa?
Brīvas-elpošanas vai urīnpūšļa-tipa sistēmai parasti ir nepieciešama gaisa-elpošana. Precīzs ventilācijas savienojums ir atkarīgs no tā, vai atmosfēras gaiss saskaras ar eļļu vai tikai urīnpūšļa gaisa pusi.
